深圳市久晟电子有限公司
-性能稳定、可靠、标准尺寸
Reliable and stable characteristics, standard size
-适用于液晶电视、显示器、DVD播放器及音响
Used in color TV, display, audio and other circuits
| 项目 Item | 特性参数 Characteristics | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

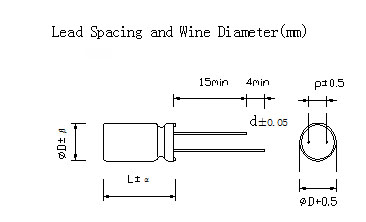

外形尺寸 Size and its tolerance |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用温度范围 Operating temperature range |
-40~+105℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定电压范围 Rated voltage range |
6.3V-250V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
容量范围 Nominal capacitance tolerance |
0.1uF-10000uF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
容量误差 Capacitance tolerance |
K ±10%(100Hz 20℃); M ±20%(100Hz 20℃) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current (20℃) |
D≤Φ8 | D≥Φ10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
I≤0.01CV or 3uA 1分钟(取其较大值) after 1minute (whichever is greater) |
I≤0.03CV or 10uA 3分钟(取其较大值) after 3minute |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I:漏电流Leakage current C:容量Normanl capacitance V:额定电压Rated voltage | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 损耗角正切值Tgδ Dissipation factor (100Hz 20℃) |
Rated voltage(V) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tgδ(MAX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 静电容量值大于1000uF时，每增加1000uF，tgδ增加0.02 For capacitance value > 1000uF,ad 0.02 per 1000uF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 浪涌电压 Surge voltage (20℃) |
额定电压 Rated voltage(V) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 浪涌电压 Surge voltage(V) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度特性 Temperature characteristics (Impedance ratio at 100Hz) |
Rated voltage(V) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z-25℃/Z+20℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z-40℃/Z+20℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 高温负荷特性 Endurance |
施加而定电压2000小时，恢复16小时后电容器应满足下表: After applying rated voltage for 2000 hours at 105℃ then resumed 16 hours: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 静电容量变化 Capacitance change |
在初期之的±20%范围内 Within ±20% of ther initial measured value |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 损耗角正切值 tgδ |
≤初期规定值得150% ≤150% of ther initial specified value |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 漏电流 Leakage current |
≤初期规定值 ≤ inital specified value |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 高温存储特性 Shelf life |
存储1000小时，恢复16小时后电容器应满足下表: After storage for 1000 hours at 105℃ then resumed 16 hours: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 静电容量变化 Capacitance change |
在初期值得±20%范围内 Within ±20% of ther initial measured value |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 损耗角正切值 tgδ |
≤初始规定值得150% ≤150% of ther initial specified value |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 漏电流 Leakage current |
≤初始规定值得200% ≤200% of ther initial specified value |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注 Note | 可根据客户要求进行定制或编带 The products can be forming or taping if customer need |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
